產品詳情
消防信號蝶閥
產品概述
XD373系列渦輪傳動對夾式偏心消防信號蝶閥其設計采用偏心蝶板，軸端設置凸輪機構與開關信號接觸，能有效提供閥門開啟與關閉的信號，并能輸出連接聲光設施、提供聲與光的信號，一般用于為消防設施配套所用。顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
主要技術參數
公稱通經 | DN(mm) | 50-300 | ||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
適用介質 | 水、海水、油品等≤125℃ | |||
主要零部件材料
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
1 | 閥體 | 球鐵、鑄鋼 | 7 | 密封圈 | NBR。EPDM |
2 | 閥軸 | SUS410/SUS316 | 8 | 圓墊片 | SUS316/黃銅 |
3 | 蝶板 | 球鐵噴塑、不銹鋼 | 9 | 對開環 | SUS316/黃銅 |
4 | 閥座 | EPDM，PTEE | 10 | 擋圈 | 彈簧鋼 |
5 | 襯套 | 青銅，聚四氟乙烯 |
采用標準
制造標準GB/T 122387-89
法蘭標準GB9113-2000、GB17241.6-1998
結構長度標準GB12221-89
檢驗標準GB/T 13927-92
附件
蝸輪、氣動執行機構、電動執行機構等

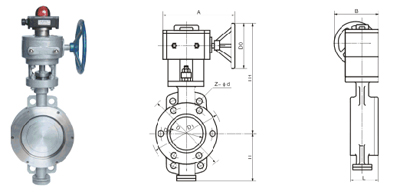

主要外形連接尺寸
