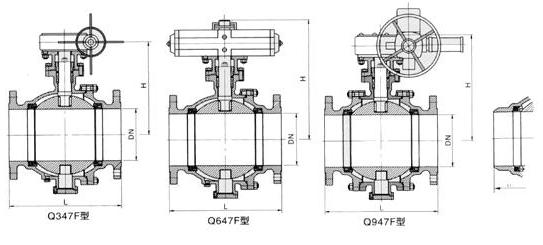

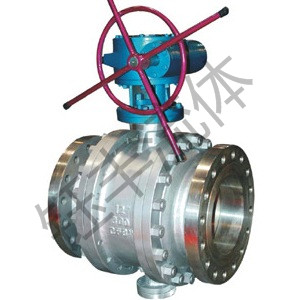

產品詳情 固定球閥 產品概述 三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構**在高壓下準確的球體中心位置，**了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，**了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到**小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。 適用范圍 Q347F 固定球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。 主要性能規范 試驗壓力（Mpa）公稱壓力（Mpa）壓力級（Class）1.62.54.06.410.016.025.01503004006009001500強度試驗2.43.86.09.615.02437.53.17.810.215.323.138.4密封試驗1.82.84.47.011.017.627.52.25.67.511.216.828.1氣密試驗0.5-0.7工作溫度PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃適用介質C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）主要零件材質 零件名稱材料材料代號ＣＬＰＲ閥體 閥蓋WCBZGOOCr17Ni14Mo2（CF3M）ZG1Cr18Ni9Ti（CF8）ZG1Cr18Ni12Mo2Ti（CF8M）球體2Cr13ZGOOCr17Ni14Mo2（CF3M）ZG1Cr18Ni9Ti（CF8）ZG1Cr18Ni12Mo2Ti（CF8M）閥桿2Cr13316L1Cr18Ni9Ti（304）1Cr18Ni12Mo2Ti（316）閥座密封面PTFE、碳素纖維＋PTFE、對位聚苯螺柱 螺母35 35CrMoA（B7） 45（2H）2Cr13（420） 1Cr18Ni9 1Cr17Ni2（431）填料PTFE、柔性石墨主要尺寸及重量
|
