ANSI標準氣動球閥
產品概述
ANSI標準氣動球閥是一種（球體）繞垂直于通道軸旋轉90°的閥門，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和O型閥結構組成，配用附件電磁閥、空氣過濾減壓器、限位開關（閥位回訊器）或電-氣閥門定位器，實現對工藝管路中流體介質的自動調節控制或二位切斷控制
產品特點
1．氣動球閥流體阻力小，是所有閥類中流體阻力**小的一種，啟閉迅速方便，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能快速完成啟閉動作或調節動作。球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。是自動化控制系統中儀表的執行單元。
2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變球芯的旋轉角度，可實現比例調節動作。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，**傳動軸不摩損。
技術性能參數
公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
公稱通徑 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-3/4 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |||
流量系數（KV） | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 | ||||
壓力級（Class） | 150、300、600、900 | |||||||||||||||||
工作轉角 | 0-90°（±3°可調） | |||||||||||||||||
泄漏量（Q） | 軟密封：O泄漏符合ANSI B16.104 5級 硬密封：≤10-4×閥的額定容量 | |||||||||||||||||
氣動執 | 型 號 | DA、GT、GTE系列；AW、AWS系列；ZSQ系列 | ||||||||||||||||
氣源壓力 | 0.3～0.7MPa（凈化壓縮空氣） | |||||||||||||||||
作用形式 | 雙作用/單作用(彈簧復位式) | |||||||||||||||||
控制型式 | 切斷型/調節型 | |||||||||||||||||
流量特性 | 調節型:近似等百分比；二位切斷型：快開性 | |||||||||||||||||
調節型 | 輸入信號 | 電信號：0～10mA、4～10mA 氣信號：20～100kPa | ||||||||||||||||
基本誤差 | 帶定位器≤±2.5** | |||||||||||||||||
回 差 | 帶定位器≤±2.5** | |||||||||||||||||
切斷型 | 回信電壓 | AC220V/DC24V | ||||||||||||||||
切斷時間 | ≤1.5S | ≤2S | ≤3S | ≤5S | ||||||||||||||
產品結構
產品名稱 | 氣動球閥 | |||
作用形式 | 開關型 調節型 | |||
連接形式 | 法蘭式 對夾式 管螺紋式 | |||
結構形式 | O型浮動球式 | O型固定球式 | ||
閥座密封形式 | 軟質密封 | 硬質合金密封 | 軟質密封 | 硬質合金密封 |

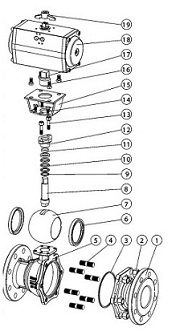

球閥主要零件材料
序號 No | 零件名稱 | 材質 | ||
C | P | R | ||
1 | 右閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
3 | 墊片 | PTFE | PTFE | PTFE |
4 | 螺柱 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
6 | 閥座 | PTFE | PTFE | PTFE |
7 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | lCr18Ni12Mo2Ti |
8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | lCr18Ni12Mo2Ti |
9 | 墊片 | PTFE | PTFE | PTFE |
10 | 填料 | PTFE | PTFE | PTFE |
11 | 襯套 | PTFE | PTFE | PTFE |
12 | 壓蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
14 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
15 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
17 | 連接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
18 | 氣動裝置 | |||
19 | 位置指示器 | |||
GT、DA型氣動執行器主要零件材料
缸體 | 端蓋 | 活塞、齒條 | O型密封圈 | 軸承墊圈、導環 |
鋁合金表面陽極化處理 | 鋁合金表面噴塑處理 | 鋁合金 | 丁睛橡膠=NBR70 | 塑料 |
工作環境溫度：-20~+90℃，適用介質：壓縮空氣、氮?dú)獾雀蓛?、清潔不含腐蝕性氣體。 | ||||
球閥應用規范
設計制造標準 | 法蘭尺寸標準 | 結構長度標準 | 檢驗試驗標準 |
GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
ANSI API6D | ANSI B16.5 | ANSI B16.10 | API6D API598 |
JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
氣動執行器應用規范
執行器與閥門連接 | 四個或八個螺栓孔符合DIN/ISO5211標準，軸裝配孔符合DIN3337標準 |
執行器與控制閥及附件連接 | 符合VDI/VDE3845標準或NAMUR標準 |
附件的選用 （根據不同控制和要求可選擇下列附件）：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣閥門定位器、氣動閥門定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件、保位閥。
手動機構：手操機構

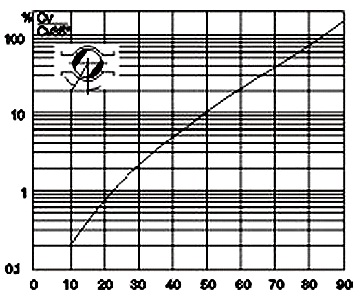

流量特性示意圖
流量特性表
規格in↓開度 → | 不同開度下KV值 | ||||||||
10 ° | 20 ° | 30 ° | 40 ° | 50 ° | 60 ° | 70 ° | 8 0 ° | 90 ° | |
2 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
3 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
4 | 9 | 18 | 35 | 71 | 133 | 248 | 398 | 620 | 890 |
6 | 20 | 40 | 8/0 | 160 | 300 | 560 | 900 | 1400 | 2000 |
8 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
10 | 57 | 113 | 226 | 453 | 848 | 1582 | 2543 | 3955 | 5650 |
12 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
