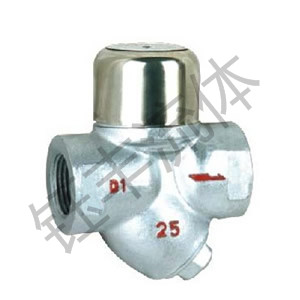

熱動力式蒸汽疏水閥
產品概述
CS19H/CS19Y 熱動力式蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件熱動力型疏水閥
這類疏水閥根據相變?cè)?，靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽，所以蒸汽浪費比較大。結構簡單、耐水擊、**大背為50**，有噪音，閥片工作頻繁，使用壽命短。
結構特點
1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、備有過濾器和排污。
3、該閥動作靈敏可靠，排水量大。
主要零件 | 閥體 | 閥蓋 | 閥片 | 閥帽 |
材料 | 鑄鋼 | 鍛鋼 | 不銹鋼 | 不銹鋼 |
主要外型及連接尺寸
產品型號 | DN | 尺寸 | |||||||||||||
螺紋連接 | 承插焊連接 | 法蘭連接 | |||||||||||||
L | H | L | H | d1 | t | L | H | D | D1 | D2 | b | f | Z-Φd | ||
CS19H-16/25/40C | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
32 | 120 | 138 | 120 | 138 | 42 | 12 | 230 | 138 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | |
40 | 120 | 148 | 120 | 148 | 52 | 12 | 230 | 148 | 145 | 110 | 85 | 16 | 3 | 4×Φ18 | |
50 | 140 | 163 | 140 | 163 | 62 | 12 | 230 | 163 | 160 | 125 | 100 | 16 | 3 | 4×Φ18 | |
65 | / | / | / | / | / | / | 250 | 185 | 180 | 145 | 120 | 18 | 3 | 4×Φ18 | |
80 | / | / | / | / | / | / | 280 | 285 | 195 | 160 | 135 | 20 | 3 | 8×Φ18 | |
100 | / | / | / | / | / | / | 310 | 315 | 215 | 180 | 155 | 20 | 3 | 8×Φ18 | |
CS19H-16Z | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 95 | 45 | 14 | 2 | 4-Φ14 |
20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
