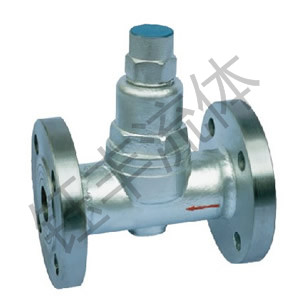

雙金屬片蒸汽疏水閥
產品概述
CS47H雙金屬片蒸汽疏水閥用于蒸汽主管、分汽缸、蒸汽伴熱管線、散熱器、低溫加熱槽、夾屑鍋等。
產品特點
1、新型SCCV關閉系統設計，關閉可靠，壽命長久。
2、排放溫度可調整，有效地利用高溫凝結水中的顯熱，節能**。
3、排放溫度在管網運行時就可進行，并可任意角度安裝。
4、閥前始終存有高溫凝結水，形成可靠的水封，無蒸汽泄漏。
5、抗水擊，排空氣性能優良。
6、動作時無噪音，有利于保護環境。
7、通汽初始，閥門全部開啟，低溫冷凝水和空氣迅速排除，大大縮短設備啟動時間。
8、內部零件全部用不銹鋼制造，抗腐蝕、汽蝕。
主要外型及連接尺寸
產品型號 | 公稱通徑DN(mm) | 連接方式 | 使用壓力范圍 | **高允許溫度℃ | 調整溫度范圍℃ | 閥體材質 | 主要零件材質 | 外形尺寸 | |||
L | H1 | H2 | W | ||||||||
TB6 | 15-20 | 內螺紋 | 0.01-1.6 | 220 | 50-180 | A105 | SUS(3Cr13) | 90 | 109 | 35 | 58 |
TB6F | 15-20 | 法蘭 | 0.01-1.6 | 220 | 50-180 | A105 | SUS(3Cr13) | 150 | 109 | 35 | 58 |
TB6W | 15-20 | 承插焊 | 0.01-1.6 | 220 | 50-180 | A105 | SUS(3Cr13) | 90 | 109 | 35 | 58 |
TB11 | 15-20 | 內螺 | 0.01-1.6 | 220 | 60-190 | A105 | SUS(3Cr13) | 90 | 109 | 35 | 58 |
TB11F | 15-20 | 法蘭 | 0.01-1.6 | 220 | 60-190 | A105 | SUS(3Cr13) | 150 | 109 | 35 | 58 |
TB3 | 15-20 | 內螺 | 0.01-1.6 | 350 | 50-190 | A105 | SUS(3Cr13) | 90 | 85 | 23 | 54 |
TB3F | 15-20 | 法蘭 | 0.01-1.6 | 350 | 50-190 | A105 | SUS(3Cr13) | 150 | 85 | 23 | 54 |
TB3W | 15-20 | 承插焊 | 0.01-1.6 | 350 | 50-190 | A105 | SUS(3Cr13) | 90 | 85 | 23 | 54 |
TB5 | 15-20 | 內螺 | 0.01-2.1 | 350 | 50-200 | A105 | SUS(3Cr13) | 90 | 85 | 23 | 54 |
TB5F | 15-20 | 法蘭 | 0.01-2.1 | 350 | 50-200 | A105 | SUS(3Cr13) | 150 | 85 | 23 | 54 |
TB5W | 15-20 | 承插焊 | 0.01-2.1 | 350 | 50-200 | A105 | SUS(3Cr13) | 90 | 85 | 23 | 54 |
